超広視野・大作動距離 偏光歪み検査撮影装置 LEDレインボービュアー ST

■ 超広視野のLED偏光歪み検査・画像記録装置
A4サイズの今までに無い大型LED偏光ライトステージを活かした、広い面積の観察側アナライザーを採用、大きな検査対象から微小部品まで、幅広く検査・観察することを可能にしました。高耐久LED光源と堅牢なシステム、しかも従来の偏光歪み検査器では考えられない廉価を実現しました。





直交ニコル法 / 鋭敏色法 両用
直交ニコル法:
透明樹脂等の歪検査用
  鋭敏色法:
ガラス等歪量の少ない検査用
歪み検査 直交ニコル法   歪み検査 鋭敏色法







■ LED偏光歪検査撮影装置 MRV-STの主な機能と特徴

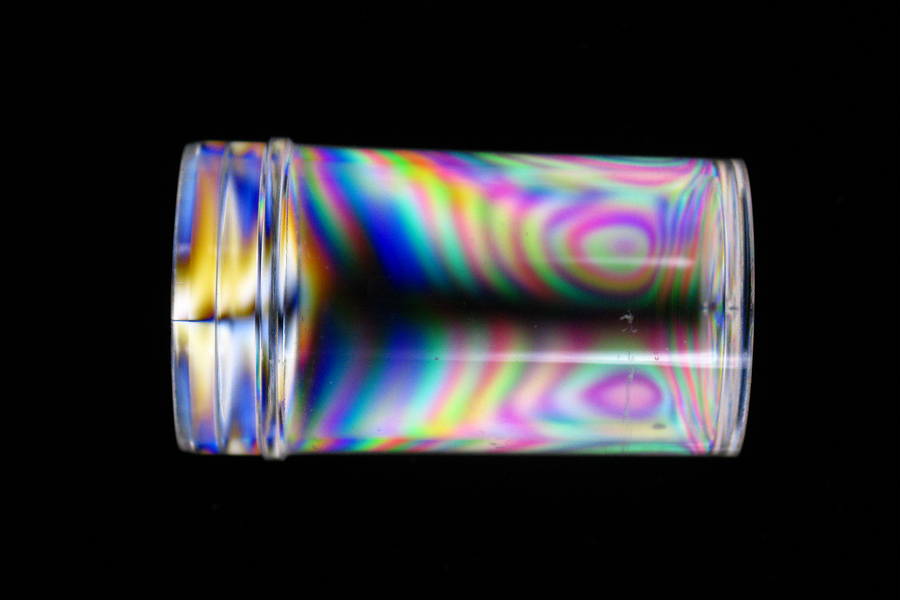

偏光ひずみ検査・直交ニコル法・樹脂ケース
直交ニコル・CDケース 直交ニコル・樹脂ケース

偏光ひずみ検査・直交ニコル法・ガラス製品 偏光ひずみ検査・鋭敏色法・ガラス製品
直交ニコル・ガラスボトル 鋭敏色・ガラスボトル
■ 直交ニコル・並行ニコル・鋭敏色法の一台三役
偏光板専門店、美舘のオリジナル工夫で、直交ニコル・並行ニコル・鋭敏色観察法を1つのフィルターの表裏を使用することで実現しました。
※直交ニコル法
樹脂の射出成型など、ひずみ量の大きい透明体の観察に向いています。
※鋭敏色法
ガラスなど、ひずみ量の少ない透明体は、直交ニコル法だと色黒の明暗で表現されます。鋭敏色法を使用すると、カラー化され歪の状態が明瞭になります。


■ 大きな検体も丸ごとチェック・高耐久性LED光源  高輝度・広面積のLED偏光ライトボックス
高輝度でA4の広い面積の偏光光源ライトボックスは、大きな検体を丸ごとチェックすることができます。
光源にLEDを採用してるので、ランプ交換不要で4万時間の半永久的に使用できます。


■ 広可動域の接写スタンド式・堅牢で廉価
本体は接写スタンド式で、分厚い検体から薄く小さい検体まで、ワーキングディスタンス(観察距離)を自由に変えて観察しやすくできます。・
接写スタンド式なので、お手持ちのカメラを取り付けて撮影・画像の記録も可能です。
構造を単純化することで堅牢になり、しかも今までにない価格帯を実現しました。







■ 推奨撮影・デジタルカメラの併用で機能を拡大できます


偏光ひずみ計・連続ズーム観察 ズーム
偏光ひずみ計・連続ズーム観察 マクロ撮影
偏光ひずみ計・連続ズーム観察 最大ズーム

■ ズーム・拡大接写・1inch撮像素子で超高画質

推奨オプションのハイエンドコンパクトカメラ、Canon PowerShot G7X MarkⅡは光学ズームに加え、拡張デジタルで8.2倍、さらに撮影距離50mmからの超マクロ接写が可能。A4サイズから微小検体の観察と画像記録が可能です。

※2010万画素 / 1inch Wide CMOS / ISO12800 / Full HD / Wi-Fi対応


  歪み検査器 ハイビジョン映像記録
拡大
 ■ フル・ハイビジョ HDMI 動画記録
動画撮影は、1920 × 1080のフルハイビジョンの動画記録ができます。
HDMIケーブルでTVにつなぎ、多人数でライブ画像を観察・評価することが可能です。
さらにタイムラプス撮影機能で、長時間のひずみ変化を動画として可視化することも可能です。









■ 偏光歪検査装置 LEDレインボービュアー 標準構成と価格



 ■ 本体「MRV-ST」 標準セット
  大面積 偏光歪検査装置 偏光歪み検査器 セット構成
① 大型ベース台座② カメラマウント付き可動支柱 / ③ 偏光アナライザーホルダー / ④ 直交・平行ニコル/鋭敏色アナライザー / ⑤ A4・大型LED偏光ライトボックス / ⑥ AC-DC 電源アダプター


 ■ 推奨オプション・カメラセット 「G7XM2-CSET」
カメラ本体
16GB SDHDカード
バッテリー/バッテリーチャージャー
ACアダプター/USBケーブル
製品名 品番 定価(税別) 直販(税別)
 LEDレインボービュアー ST 本体 MRV-ST \143,000  \123,000
 推奨デジタルカメラ G7X MarkⅡ 撮影セット G7XM2-CSET \142,000  \90,100
 ★LEDレインボービュアーカメラ付き総合セット MRVST-G7X2 \285,000  \213,100









※ 買い物かごは工事中です。お見積もりのご依頼等は「お問い合わせボタン」をクリックしてください
A4大画面 偏光ひずみ検査装置

※画像上のPCは含まれて
おりません。CCDカメラは別売品です。
お見積もりのご依頼等は下のボタンをクリックして頂くと
お使いのメールソフトが開きまする。



※メールソフトが開かないときは → こちらページへ

商品番号: MRV-ST

レインボービュアー




偏光歪み検査器 セット構成 ① 大型ベース台座
② カメラマウント付き可動支柱
③ 偏光アナライザーホルダー
④ 直交・平行ニコル/鋭敏色アナライザー
⑤ A4・大型LED偏光ライトボックス
⑥ AC-DC 電源アダプター







■ 偏光歪計 LMRV-STの検査方式と主な仕様



製品名・型番   検査方式
レインボービュアー  MRV-ST
直交ニコル法
平行ニコル法

鋭敏色法
直交ニコル法
平行ニコル法



 ■ 仕様 本体部
◆ LEDライトボックス発光面  液晶パネル用ハイコントラスト直線偏光板 サイズ 210mm × 297mm
◆ アナライザーフィルター  直線偏光板/高透過率鋭敏色板 外寸 177mm x 177mm 有効143mm x 143mm
◆ 作動距離の調整範囲  ライトボックス~アナライザーフィルター = 100mm ~ 320mm まで調整可能
◆ 本体サイズ 台座面+支柱  台座部 幅300mm × 奥行360mm × 支柱 高さ574mm(床面より)
◆ 重量  本体 2.7kg LEDライトボックス 1.5kg
◆ 電源 (ライトボックス用)  imput: AC 100V~240V (50/60Hz ) ユニバーサル output DC 12V 1A
◆ 付属品






大型ベース台座
カメラマウント付き 可動支柱
偏光アナライザーホルダー
直交・並行ニコル・鋭敏色アナライザー
A4・大型偏光LEDライトボックス
AC-DCアダプター
 ■ 仕様 デジタルカメラ Canon PowerShot G7X MarkⅡ
◆ 撮像素子  有効画素数 2010万画素  1.0型(1inch)CMOS
◆ 記録画素数・静止画(最大)  RAW 5472 × 3648画素
◆ 記録画素数・動画(最大)  フルハイビジョン:1920 × 1080(60fps:約35Mbps/30fps、24fps:約24Mbps)
◆ 焦点距離[35mmフィルム換算  8.8(W)-36.8mm(T)[24(W)-100mm(T)]
◆ ズーム範囲  光学ズーム倍率 4.2倍 デジタルズーム倍率 約4.0倍
◆ 撮影距離(レンズ先端より)  オート:5cm~∞(W)/40cm~∞(T)マクロ:5cm~50cm(W)
◆ 撮影範囲(最短撮影距離時)  94 × 63mm(W)/150 × 100mm(T)
◆ ISO感度(推奨露光指数) オート、ISO 125~12800
◆ 大きさ(幅・高さ・奥行き)  105.5 × 60.9 × 42.2mm
