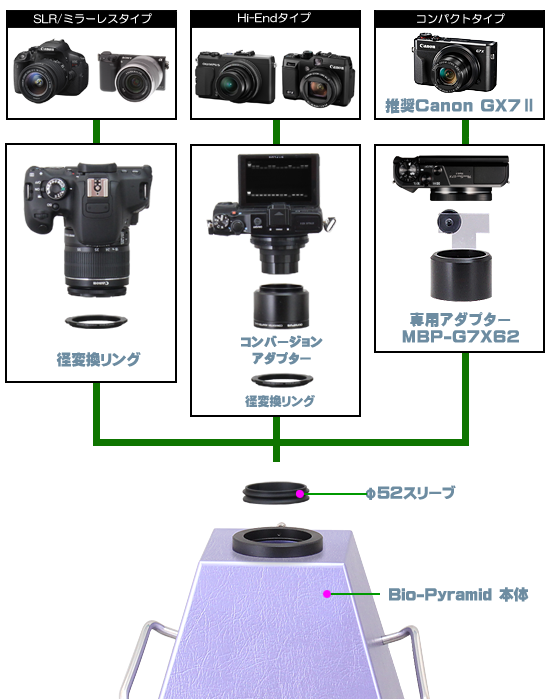

システム・ダイアグラム&リングアダプター対応一覧表

システム・ダイアグラム&対応一覧




電気泳動ゲル撮影装置バイオピラミッドは
ほとんど全てのデジタルカメラ写真装置を取り付けできます。


★ご注意 MBP-02の撮影距離は300mmです。
(MBP-Miniの撮影距離は203mmです)


この距離で、焦点の合わないデジタルカメラを使用するときは
クローズアップレンズCU-3 を併用して下さい。
★デジタルカメラ接続方法★
フード側取り付けスリーブ = オス52mmに合わせます
タイプ 接続方法
一眼レフ・デジカメ レンズのフィルター取付けネジで接続。別表の径変換リング、無償サービス
一眼レフのズームレンズ使用の場合、自重でズームが動いてしまいますので、動かないようにテープなどでを留めるなどの対処が必要です。
ハイエンドデジタルカメラ
フィルターやコンバージョンレンズを取付け可能な機種。
径変換リング/アダプターリングで接続。別表のリングアダプター無償サービス
スタイリッシュor
コンパクトデジタルカメラ
フードの雄ネジ(φ52mm)が利用できないカメラは、三脚取付け用のネジ穴を利用・別売オプション万能マウント「MBP-SM」(別売)で取付けます。
→「MBP-SM」は完売終了いたしました。

レイノックスアダプターリング
 ほぼ、全てのデジカメを取付けられます。
電気泳動撮影には、感度ISO感度400以上でご使用下さい

※レイノックスアダプターリング、
 どれか一つサービスします。
*注文時に右端の列の中からお選び、ご指定下さい。
**メーカー生産終了在庫払底などでご提供できない場合がありますので、ご注文時にご確認ください。


★ご注意 MBP-02の撮影距離は300mm MBP-Miniの撮影距離は203mmです
この距離で、焦点の合わないデジタルカメラを使用するときはクローズアップレンズCU-3を併用して下さい。(望遠側でピントが合わない製品も有りますのでご確認下さい。)
*
撮影が暗所で行われるため、オートフォーカスではピントが合いづらいことがあります。これからカメラを併せてご検討頂くの場合はマニュアルフォーカス機能付きのカメラをお勧めします。
 ■ ハイエンド・コンパクトカメラ用

メーカー デジカメ機種名  発売
年月
最高
感度

カメラ本体
ネジ径
(mm)

*要併用:
この欄のメ-カ-純正アダプタは
お客様がご用意下さい

★1個無料サービス
以下から1個お選び下さい(レイノックス他)
オリンパス XZ-2 2013/2 12800 55 *CLA-12 RA5255B
XZ-1 2011/2 6400 55 *CLA-12 RA5255B
XZ-10 2013/2 6400 - ③注※
STYLUS-1S 2014/11 12800 55 *CLA-13 RA5255B
STYLUS-1 2013/11 12800 55 *CLA-13 RA5255B
SP-590UZ 6400 57 * CLA-11 RA5255B
CAMEDIA SP-350 400 34 * CLA-9 RA5237A+RA3734
SP-570UZ 565UZ 560UZ 550UZ  6400 48.4 * CLA-10 RA5255B
キヤノン PowerShot G7X MarkⅡ
★推奨デジカメ
2016/4 12800 52
※取付には別売の専用
 アダプターが必要です

PowerShot G1X 2012/3 12800 58 *FA-DC58C
NO.3 φ52
RA5258A
PowerShot G16 2013/9 12800 58 *FA-DC58D RA5258A
PowerShot G15 2012/10 12800 58 *FA-DC58D RA5258A
PowerShot G12 2010/10 3200 58 *LA-DC58K RA5258A
PowerShot G11 2009/10 3200 58 *LA-DC58K RA5258A
PowerShot G10 2008/10 3200 58 *LA-DC58K RA5258A
PowerShot Pro1 400  58 * LA-DC58C RA5258A
PowerShot S5 1S /S3 1S/S2 IS 800 * LAH-DC20 RA5258A
PowerShot A640/A630/A620/A610 800 58 * LA-DC58F RA5258A
PowerShot A650IS 1600 58 * LA-DC58J RA5258A
PowerShot 720IS/710IS/700 1600 58 * LA-DC58G RA5258A
PowerShot A540 800 52 * LA-DC52F 不要
PowerShot G7/G9 1600 58 * LA-DC58H RA5258A
PowerShot G5/G3 400 58 * LA-DC58B RA5258A
PowerShot S1 IS 400 * LAH-DC10 不要
PowerShot A590IS A570IS 1600 * LA-DC52G 不要
ソニー     DSC-F828 800 58 RA5258A
DSC-F717/F707 800 58 RA5258A
DSC-W200 3200 *VAD-WD ♂37→♀52
DSC-W300 3200 *VAD-WF ♂37→♀52
H10/H5/H3 3200 同梱 Adapter Ring RA5258A
DSC-RX100M4 2015/6 12800 - ③注※
DSC-RX100M3 2014/5 12800 -
DSC-RX100M2 2013/7 12800 49 VFA-49R1  RA5249B
DSC-RX100 2012/6 6400  49 VFA-49R1   RA5249B
DSC-HX50V 2013/5  -  ③注※
ニコン COOLPIX900/910/950/990
         /995/4500
28 ♂37→♀52
+RA3728
COOLPIX P5000/P5100 2000 *UR-E20 ♂37→♀52
+RA3728
COOLPIX P7800 2013/10 - ③注※
COOLPIX P7700 2012/9 -
COOLPIX P7100 2011/9 -
COOLPIX P340 2014/2 -
COOLPIX P330 2013/3 -
COOLPIX P310 2012/3 -
COOLPIX A900 2016/4 3200  -
  ★推奨マーク: 周辺リニアリティー性能が高く(湾曲性の少ない)、現行お勧め機種です。
  ②背景色が「黄色」の場合はゲル撮影に最適と思われるカメラです。
  ③注※:対応するリングがありません。お手数ですが別売オプション「MBP-SM」をお試し下さい。
    →「MBP-SM」は完売終了いたしました。
  ④旧製品他・上記リストに無いカメラの場合はお問い合わせください
*
**
注文時に右端の列の中からお選び、ご指定下さい。
メーカー生産終了在庫払底などでご提供できない場合がありますので、ご購入前に必ずご確認下さい。



 ■ 一眼レフ / ミラーレス一眼 カメラ

 ★一眼レフカメラやミラーレス一眼など、レンズを使用する場合、自重でピントやズームが動くことが有りますので、
  動かないようにテープなどで留めるなどの対処が必要です。また、自重で起動エラーを起こす機種が有りますので、
  不具合が無いことを必ず事前にご確認くださいますようお願いします。
メーカー デジカメ機種名 最高
感度
キットレンズ品番

最短撮影距離(m)

標準レンズ
フィルタ径
(mm)

★無料サービス
以下からお選び下さい
レイノックス・他)
オリンパス           E-M5 25600  M.ZUIKO DIGITAL ED 12-50mm F3.5-6.3 EZ  0.2(マクロモード時)  52  不要
E-P3 12800 M.ZUIKO DIGITAL 14-42mm F3.5-5.6 II R  0.3 37  マルミ37-52
E-PL5  25600  37
E-PL3  12800 37
E-PM2  25600  37
E-PM1  12800  37
E-P2 6400 M.Zuiko Digital ED 14-42mm F3.5-5.6 ED  0.25  40.5  マルミ40.5-52
E-PL1s 6400 M.ZUIKO DIGITAL 14-42mm F3.5-5.6 II   37 マルミ37-52
E-PL2   6400 37
OLYMPUS PEN Lite E-PL1 3200  M.ZUIKO DIGITAL ED 14-42mm F3.5-5.6 40.5 マルミ40.5-52
E-P1 6400 M.Zuiko Digital ED 14-42mm F3.5-5.6 ED  40.5
 キヤノン EOSM  25600  EF-M18-55mm F3.5-5.6 IS STM 0.25 52  不要
EOS Kiss X2レンズキット    1600   58 RA5258A
EOS Kiss X3レンズキット    3200   58 RA5258A
EOS Kiss X4レンズキット    6400   58 RA5258A
EOS Kiss X5レンズキット    6400   58 RA5258A
ソニー NEX7  16000  E 18-55mm F3.5-5.6 OSS 0.25  49 RA5249B
NEX6  25600 E PZ 16-50mm F3.5-5.6 OSS  40.5 マルミ40.5-52
NEX5R 25600
NEX3N  16000
NEXF3 16000  E 18-55mm F3.5-5.6 OSS 0.25~0.3 49 RA5249B
NEX5N 25600 49
NEXC3K 12800 49
NEX5K 12800 49
NEX5A  12800 E16mm F2.8  0.25 49
NEX3K  12800  E 18-55mm F3.5-5.6 OSS 0.25~0.3 49
NEX3A  12800 E16mm F2.8  0.25   49
ニコン Nikon1J3 6400  1 NIKKOR VR 10-30mm f/3.5-5.6 0.2 40.5
ピッチ0.5
使用不可
Nikon1 J2   3200  1 NIKKOR VR 10-30mm f/3.5-5.6
Nikon1S1     6400    1 NIKKOR VR 10-30mm f/3.5-5.6 0.2 40.5
ピッチ0.5
使用不可
1 NIKKOR VR 10-100mm f/4.5-5.6 PD-ZOOM  0.3  72 マルミ72-52
 1 NIKKOR VR 10-100mm f/4-5.6 0.35 55  使用不可
Nikon1 V2   6400 1 NIKKOR 18.5mm f/1.8  0.2 40.5
ピッチ0.5
使用不可
 Nikon1 V1    3200 1 NIKKOR VR 10-30mm f/3.5-5.6  0.2  40.5
ピッチ0.5
使用不可
 1 NIKKOR VR 30-110mm f/3.8-5.6 1
D70 レンズキット     1600   67 マルミ67-52
D700 レンズキット       6400   72 マルミ72-52
D3000レンズキット   1600   52 不要
パナソニック DMC-GF6   25600  H-FS1442A 0.3  46  マルミ46-52
 H-FS45150 0.9  52 使用不可
 H-PS14042 0.3 37  マルミ37-52
DMC-GF5  12800 H-FS1442A 0.3  46 マルミ46-52
 H-FS45150  0.9  52 使用不可
DMC-G5    12800   H-FS45150 0.9  52 使用不可
 H-FS014042  0.3 52  不要
 H-PS14042  0.3  37 マルミ37-52
DMC-GX1     12800  H-FS014042 0.3 52  不要
 H-H014  0.18  46 マルミ46-52
 H-PS14042  0.3  37 マルミ37-52
DMC-GH2  12800  H-FS014042 0.3  52  不要
 H-VS014140  0.5  62  使用不可
DMC-GH3   12800  H-VS014140  0.5  62  使用不可
 H-HS12035  0.25  58 RA5258A
DMC-GH1 3200   52 不要
フジフィルム   X-E1  25600  XF18-55mmF2.8-4 R LM OIS  0.4  58  使用不可
X Pro1  25600  XF35mmF1.4 R  0.28  52  不要
PENTAX  Q10  6400    0.3 40.5    マルミ40.5-52
Q  6400
※2秒以上は1200
 PENTAX-02
STANDARD ZOOM

①本一覧表掲載の内容は、あくまでもメーカーHP等を参考に作成したものです。
②背景色が「グレー」のレンズ撮影可能距離が長く、ピントが合いません。
 クローズアップレンズCU-3との併用でピントが合う場合もあります。デモ機でご確認下さい。
③背景色が「黄色」の場合はゲル撮影に最適と思われるカメラです。
④旧製品他・上記リストに無いカメラの場合はお問い合わせください

*
**
注文時に右端の列の中からお選び、ご指定下さい。
メーカー生産終了在庫払底などでご提供できない場合がありますので、ご購入前に必ずご確認下さい。
