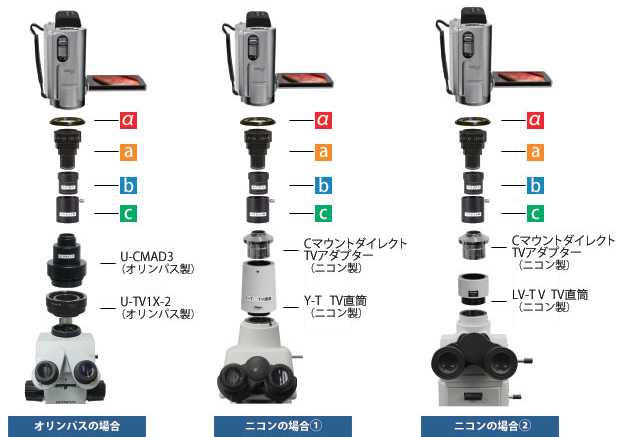

ビデオカメラを三眼写真直筒や接眼レンズ部に取り付ける方法

各種鏡筒接続方法


接続しようとする鏡筒をクリックすると、詳細情報にジャンプします。
Cマウント写真鏡筒 顕微鏡接眼レンズ部 ニコン三眼写真鏡筒 オリンパス三眼PT写真鏡筒 オリンパスBH三眼写真鏡筒 顕微鏡三眼JIS規格鏡筒 デジタルカメラ撮影用ミクロメーター
 ハイビジョンビデオカメラ用スーパーアダプター「NY-VS」 (6点一式)



 1. 顕微鏡Cマウント部への取り付け

 2-1. 接眼部(23.2Φ)への取り付け

 2-2. 接眼部(30Φ)への取り付け

 3. ニコンF鏡筒への取り付け、ねじでしっかり固定できます


 一部の顕微鏡で必要なオプションのご案内
d:BH用固定スリーブ 「NY-BH」
e:直筒部固定スリーブ 「NY-JIS」


 4. オリンパス製顕微鏡のPT鏡筒へ取り付け、BH用固定スリーブが必要です


SZ-PT/SZH-PT/U-SPT/IX-PT 等に共通対応

オリンパス顕微鏡・キャップのみ
オリンパス顕微鏡三眼鏡筒 ふたのみ
オリンパス顕微鏡が三眼鏡筒で、その上に何もつながらず、
キャップのみの場合は、オリンパス製カメラアダプタ2点
(「U-TV1X-2」及び「U-CMAD3」)をお求めください。
オリンパス製カメラアダプタ
カメラアダプタ
「U-TV1X-2」
「U-CMAD3」

 5. オリンパス製旧タイプ顕微鏡(BH顕微鏡等)へ取り付け、BH用固定スリーブが必要です


 6. JIS鏡筒へ取り付け、JIS用固定スリーブが必要です

 7. ミクロメーターの取り付けができます
 倍率の判定の難しい、顕微鏡デジタル撮影に、「光学の美舘」開発のデジタルカメラ専用ミクロメーターをご検討下さい。
■デジタルカメラ専用 接眼ミクロメーター



商品番号: S11-CF

目盛10mm/100分割 ピッチ0.1mmデジタルカメラ専用 接眼ミクロメーター

定価(税別): 13,000円

直販(税別): 9,900円

数量:
  一般の接眼ミクロメーターは画像の中心に、スケールや数字が写り込みますが、
目盛スケールを画面の周辺部にずらし、数字を省略しました。
 ★中心部が隠されず、すっきりと見安い画像が得られます。

 ★対物ミクロと組合せて、精密な測定も可能です。

S11-CF 使用例・サンプル画像
